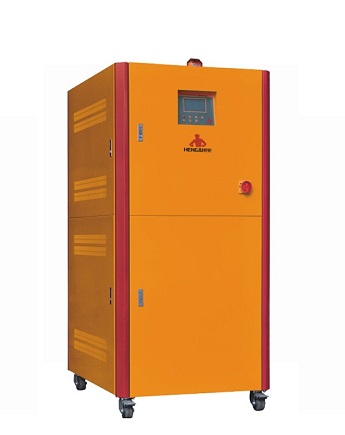

塑料除濕機是注塑行業的必備設備。對于注塑設備的維修人員來說，有必要了解除濕機的工作原理和接線方法。塑料除濕機的主電路連接風扇和加熱棒相對簡單。如何連接復雜的數字顯示溫度控制？首先，介紹塑料除濕機中最重要的部件：溫度控制表。

       1、其作用是根據熱風溫度調整加熱管的加熱狀態。輸入電壓為交流220V，根據熱電偶反饋的溫度控制交流接觸器線圈，從而控制加熱管。端子序號和功能標記在溫控器側面。一般情況下，溫度控制器的8、9端是溫度控制器的電源輸入，10、11控制交流接觸器的線圈電路通斷；5、6熱電偶信號輸入。以下是安捷節能干燥機控制電路的詳細說明。

       2、從圖中可以看出，交流接觸器下方有端子排，需要連接三根火線和一根零線，通過空氣開關控制整個電柜的電源。空氣開關輸出一根火線連接到風扇開關的上端，從下端連接到風扇的一根線，零線直接連接到風扇的另一根線。將零線連接到風扇開關內的指示燈線圈。風扇控制電路：按下風扇開關，風扇開關內部燈亮，風扇通電。

       3、加熱控制

       風扇開關左上出線端連接電熱開關右下入線端，電熱開關右上出線端連接溫度控制器8號端子，從8號端子連接到10號端子，從11號端子連接到交流接觸器線圈。溫度控制器零線端與風扇開關和電熱開關零線連接在一起。當按下電熱開關和風扇開關時，我們將風扇開關和電熱開關零線連接起來，開關內部指示燈可以發光。

       加熱控制線:火線通過風扇開關出線端-電熱開關進線端-電熱開關出線端-溫控表8號端子和10號端子-溫控表11號端子-交流接觸器線圈。交流接觸器線圈的通電狀態通過內部電路控制10端子與11端子之間的通電狀態，從而控制加熱管的加熱狀態。風扇開關與電熱開關串聯的功能：當風扇開關不打開時，控制交流接觸器線圈的電路處于斷路狀態，不加熱。這也是風扇不能打開電熱的另一個原因。
